Solenoid Vanalar
Genel Maksat Solenoid Vanalar
| Seri | : | S10 Serisi |
| Uygulama | : | Hava , Su , Gaz, (kirli akışkanlarda valf girişine filtre konması önerilir) |
| Ölçü | : | 1/8", 1/4" Direk Çekmeli, BSP (İstek Üzerine NPT) |
| | | 3/8"…2" Pilot Kumandalı, BSP (İstek Üzerine NPT) |
| Basınç | : | 0…16 Bar (1/8", 1/4") |
| | | 0,5…16Bar (3/8"...2") |
| Kovan , Çekirdek | : | Paslanmaz |
| Gövde | : | Pirinç |
| Diyafram | : | NBR, istek üzerine EPDM yada VITON |
| Sıcaklık | : | -10°C…80 °C |
| Pozisyon | : | Normalde Kapalı |
| Bobin Gerilimi | : | 230V, 110V , 48V, 24V , 12V AC ; 110V , 48V , 24V , 12 V DC |
| Koruma Sınıfı | : | IP65, IP68 (10 metrede 72 saat su altında test edilmiştir), isteğe bağlı ATEX Exproof |

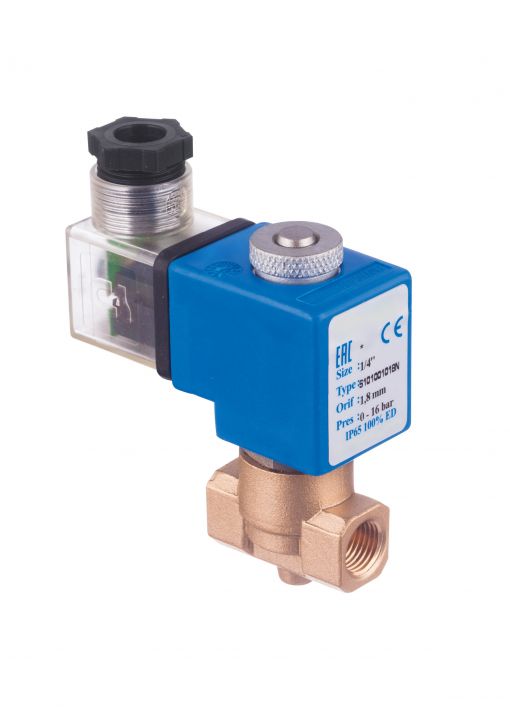

S1010 (1/8"...2") SERİSİ, 0...16 BAR DİREK ÇEKMELİ, 0,5..16 BAR PİLOT KONTROLLÜ, STANDART TİP GENEL MAKSAT SOLENOİD VALF, NORMALDE KAPALI
| Ürün Kod | Bağlantı Ölçüsü | Orifis Ölçüsü mm | Basınç (bar) | KV lt/ dk | Akışkan Sıcaklığı | Diyafram / Oring | Ağırlık kg |
| numarası | °C |
| | Min | Max | Min | Max |
| S1010.00.018 | 1/8" | 1,8 | 0 | 16 | 1,6 | -10 | 80 | NBR | 0,36 |
| S1010.00.020 | 1/8" | 2 | 0 | 15 | 2 | -10 | 80 | NBR | 0,36 |
| S1010.00.022 | 1/8" | 2,2 | 0 | 14 | 2,3 | -10 | 80 | NBR | 0,36 |
| S1010.00.025 | 1/8" | 2,5 | 0 | 12 | 3,2 | -10 | 80 | NBR | 0,36 |
| S1010.00.030 | 1/8" | 3 | 0 | 10 | 4,6 | -10 | 80 | NBR | 0,36 |
| S1010.00.040 | 1/8" | 4 | 0 | 9 | 6,4 | -10 | 80 | NBR | 0,36 |
| S1010.00.050 | 1/8" | 5 | 0 | 7 | 9,2 | -10 | 80 | NBR | 0,36 |
| S1010.00.060 | 1/8" | 6 | 0 | 5 | 11 | -10 | 80 | NBR | 0,36 |
| |
| S1010.01.018 | 1/4" | 1,8 | 0 | 16 | 1,6 | -10 | 80 | NBR | 0,36 |
| S1010.01.020 | 1/4" | 2 | 0 | 15 | 2 | -10 | 80 | NBR | 0,36 |
| S1010.01.022 | 1/4" | 2,2 | 0 | 14 | 2,3 | -10 | 80 | NBR | 0,36 |
| S1010.01.025 | 1/4" | 2,5 | 0 | 12 | 3,2 | -10 | 80 | NBR | 0,36 |
| S1010.01.30 | 1/4" | 3 | 0 | 10 | 4,6 | -10 | 80 | NBR | 0,36 |
| S1010.01.040 | 1/4" | 4 | 0 | 9 | 6,4 | -10 | 80 | NBR | 0,36 |
| S1010.01.050 | 1/4" | 5 | 0 | 7 | 9,2 | -10 | 80 | NBR | 0,36 |
| S1010.01.060 | 1/4" | 6 | 0 | 5 | 11 | -10 | 80 | NBR | 0,36 |
| |
| Ürün Kod | Bağlantı Ölçüsü | Orifis Ölçüsü mm | Basınç (bar) | KV lt/ dk | Akışkan Sıcaklığı | Diyafram / Oring | Ağırlık kg |
| numarası | °C |
| | Min | Max | Min | Max |
| S1010.02 | 3/8" | 12,5 | 0,5 | 16 | 48 | -10 | 80 | NBR | 0,68 |
| S1010.03 | 1/2" | 14,5 | 0,5 | 16 | 70 | -10 | 80 | NBR | 0,71 |
| S1010.04 | 3/4" | 17 | 0,5 | 16 | 85 | -10 | 80 | NBR | 0,8 |
| S1010.05 | 1" | 17 | 0,5 | 16 | 90 | -10 | 80 | NBR | 0,97 |
| |
| S1010.06 | 1 1/4" | 46 | 0,5 | 12 | 390 | -10 | 80 | NBR | 2,65 |
| S1010.07 | 1 1/2" | 46 | 0,5 | 12 | 460 | -10 | 80 | NBR | 2,55 |
| S1010.08 | 2" | 46 | 0,5 | 12 | 580 | -10 | 80 | NBR | 2,98
|
